Wat is de levensduur van stralingsbuizen?

De afwerking van een Stralende buis doorgaans van 3 tot 10 jaar bij continu bedrijf van de industriële oven , waarbij het daadwerkelijk cijfer sterk afhangt van de gebruikte legeringskwaliteit, de bedrijfstemperatuur, de ovenatmosfeer, de thermische cyclusfrequentie en de kwaliteit van de installatie- en onderhoudspraktijken. Stralingsbuizen constructief uit onmogelijke centrifugaal verwerkte legeringen voor hoge temperaturen, zoals HP40Nb, die binnen hun maximale temperatuurbereik en worden gecontroleerd aan gecontroleerde, geleidelijke automatische cycli, bereiken doorgaans een schijnbaar aan de bovenkant van dit bereik, terwijl buizen die boven hun ontwerptemperatuur werken, worden uitgesloten aan frequente snelle krachtige schokkende, of vloeibare uit zijn legeringen van lagere kwaliteit, ruim vaak binnen drie jaar kapot gaan.

De hoeveelheid stralingsbuizen is geen enorm getal; het is het resultaat van een interactie tussen metallurgisch ontwerp, bedrijfsomstandigheden en onderhoudsdiscipline. Door de specifieke faalmechanismen te begrijpen die de inhoud van stralingsbuizen beperkt, en de ontwerp- en operationele hefbomen die beschikbaar zijn om deze te verlengen, kunnen ovenoperators weloverwogen de selectie van legeringen overnemen, de operationele praktijk en de onderhoudsplanning die rechte van invloed zijn op de uptime en vervangingskosten van de oven.

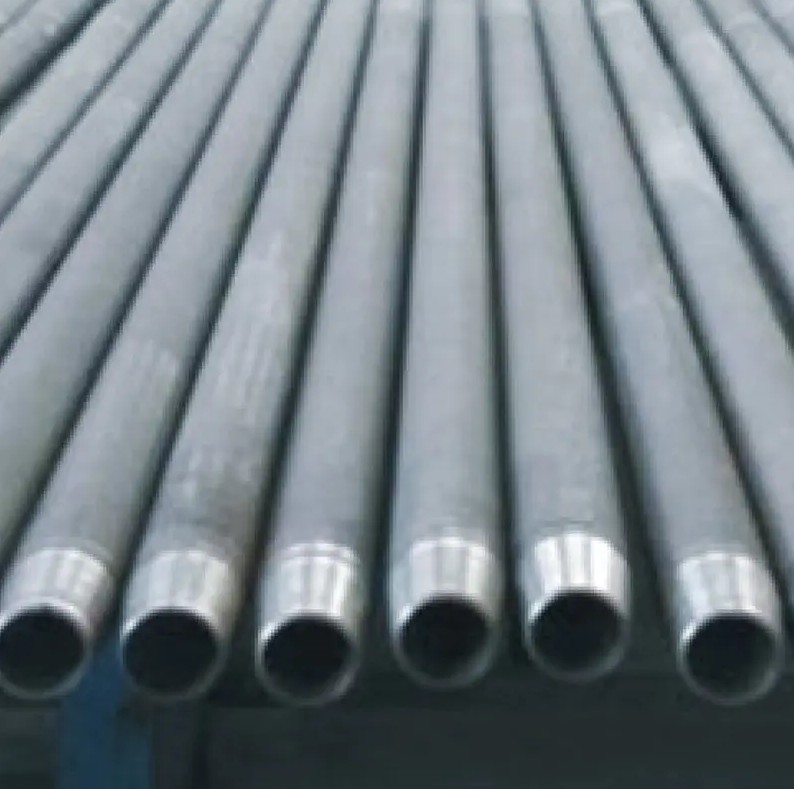

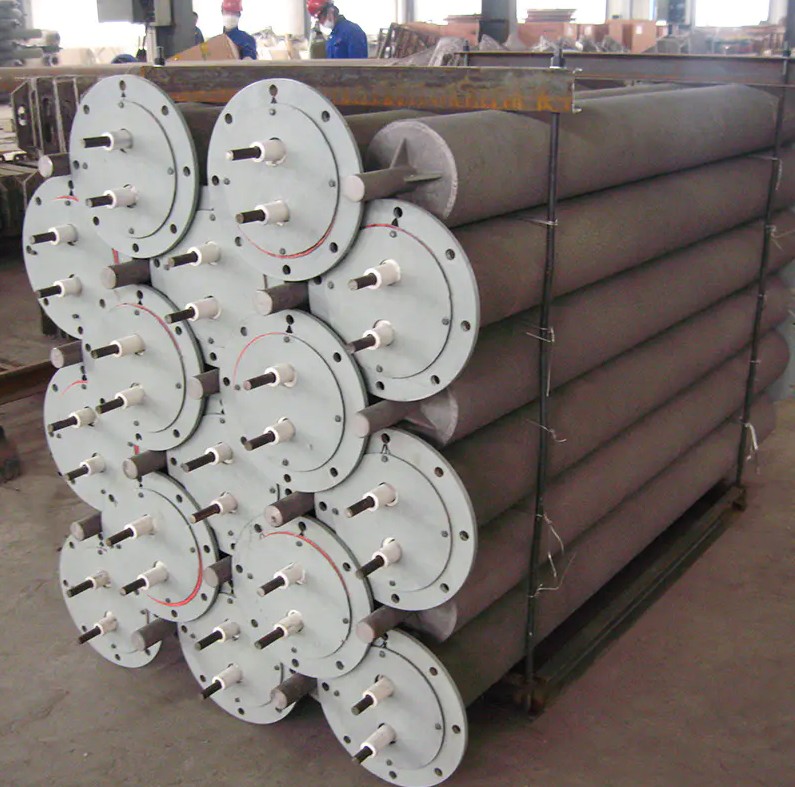

Wat is een stralingsbuis en waarom is het betrouwbaar betrouwbaar?

Een stralingsbuis is een afgedichte metalen buis die in een industriële oven wordt aanbevolen en die aan de binnenkant een vlam van een gas- of oliebrander en verbrandproducten bevat, waardoor warmte naar de ovenkamer en de procesbelasting krachtig wordt door straling vanaf het buitenoppervlak, zonder dat de verbrandgassen ooit in contact komen met het product dat wordt verwerkt. Dit indirecte verwarmingsprincipe is essentieel in toepassingen zoals warmtebehandelingsovens, continue gloeilijnen, galvaniseerovens en andere processen waarbij de atmosfeer in de ovenkamer moet worden gecontroleerd of vrij moet worden gehouden van verbrandingsbijproducten.

Omdat stralingsbuizen werken op het grensvlak tussen een open vlam intern en een hoge temperatuur ovenatmosfeer extern - vaak gelijktijdig aan oxiderende omstandigheden aan de buitenkant en reducerende of carboniserende omstandigheden aan de binnenkant - ongeldig ze tot de thermisch en chemisch belaste componenten in elk ovensysteem. Het vervangen van stralingsbuizen is een van de grootste terugkerende onderhoudskosten bij continu gebruik van ovens en ongeplande bedrijfsstoringen veroorzaken stilstand van de oven, mogelijke schade aan de procesbelasting en in sommige gevallen veiligheidsincidenten door lekkage van verbrand gas. Het begrijpen en verlengen van de sterkte van stralingsbuizen heeft daarom een ​​directe en meetbare impact op de bedrijfseconomie van ovens.

Primaire factoren die de aanwezigheid van de stralingsbuis bepalen

De uitwerking van stralingsbuizen wordt bepaald door een combinatie van materiaal-, ontwerp- en operationele factoren. De volgende factoren zijn de belangrijkste bepalende factoren voor hoe lang een bepaalde stralingsbuis veilig en effectief zal blijven functioneren.

Bedrijfstemperatuur in verhouding tot legeringswaarde

Elke stralingsbuislegering heeft een maximale continue bedrijfstemperatuur waarboven de kruipvervorming en oxidatiesnelheid scherp toenemen. Zelfs een stralingsbuis bedienen 50 graden Celsius boven de maximale maximale continue temperatuur kan de oppervlakte met 50 procent of meer verkorten , volgens gegevens gepubliceerd door de American Society for Metals (ASM International, asminternational.org) over kruip-breekgedrag van hittebestendige gietlegeringen. Deze gevoeligheid ontstaat omdat de kruipsnelheid een exponentiële (Arrhenius-achtige) relatie volgt met de temperatuur, wat betekent dat een relatief kleine temperatuurstijging een een evenredig grote reductie van de aandeel van de breuk veroorzaakt.

Thermische cyclusfrequentie en -snelheid

Stralingsbuizen die herhaaldelijk worden verwarmd en verwarmd - of het nu gaat om opstart- en uitschakelcycli van de oven, procesonderbrekingen of batch-achtige werking - ervaren schade door vermoeidheid naast de steady-state kruip en oxidatie die optreedt tijdens continu gebruik. Elke thermische cyclus veroorzaakte verschillende uitzettingsspanningen tussen de warme en koude zones van de buis en tussen de binnen- en buitenbuisoppervlakken. Frequente snelle hittecycli zijn een van de meest voorkomende oorzaken van falen van de stralingsbuis , waarbij vaak omtreksscheuren ontstaan bij de lasnaden van op punten met structurele beperkingen, lang voordat de buis zijn kruip-beperkte maximaal bereikt onder stabiele omstandigheden.

Oven sfeer samenstelling

De chemische samenstelling van zowel de interne verbrandingsatmosfeer als de externe ovenatmosfeer heeft een aanzienlijke invloed op de afbraaksnelheid van stralingsbuizen. Carburerende atmosferische, zwavelhoudende brandstofzuiverheden en verbrandingsomstandigheden met een hoog vochtgehalte versnellen allemaal de interne afbraak van het oppervlak, terwijl uitwendige atmosferen die chloor, zwavelverbindingen of fluctuerende partiële zuurstofdruk bevatten, de vorming van externe kalkaanslag en spallatie elimineren. Buizen die in een carburerende ovenatmosfeer worden gebruikt voor verhardingsprocessen gebeurt doorgaans een snellere interne oppervlakteaantasting dan conventionele buizen in ovens met een neutrale of oxiderende atmosfeer.

Buisgeometrie en wanddikte

De wanddikte van de buis bepaalt direct het dwarsdoorsnedeoppervlak dat beschikbaar is om de spanning te dragen die wordt veroorzaakt door interne druk, eigengewicht en vochtige gradiënten. Buizen met een dunnere wand bereiken eerder een bepaalde fractie van de resterende wanddikte, omdat oxidatie geleidelijk metaal van zowel interne als externe oppervlakken overwegen. Buisgeometrie - recht, U-type, W-type of recuperatief met één uiteinde - heeft ook invloed op de hoeveelheid, omdat complexere geometrieën met meerdere bochten of lasverbindingen extra spanningsconcentratiepunten opgelost waar fouten statistisch gezien waarschijnlijker zullen optreden.

Legeringsselectie en de directe impact ervan op de werkzaamheid

De legering waaruit een stralingsbuis wordt vervaardigd, is de meest invloedrijke ontwerpbeslissing die de werkzame beïnvloedt, omdat deze de kruipsterkte, oxidatieweerstand en carbonisatieweerstand van de buis bepaald bij de vergelijkbare bedrijfstemperatuur. De onderstaande tabel geeft een overzicht van de typische aanwezigheidsbereiken voor de legeringsfamilies die het meest worden gebruikt bij de productie van stralingsbuizen.

De voortgang van HH via HK40, HP40 en HP40Nb gelijkmatig het toenemende nikkelgehalte en de toevoegingen van niobiumcarbidevormende stabilisatoren, die beide de kruipsterkte bij hoge temperaturen en de carbidestabiliteit verbeteren. De niobium-gestabiliseerde HP40Nb-legering wordt algemeen beschouwd als de standaard voor stabiele continue oventoepassingen omdat de niobiumcarbiden tijdens gebruik stabieler worden gevormd bij hoge temperaturen en de chroomcarbiden aanwezig zijn in niet-gestabiliseerde resultaten, waardoor de snelheid van intergranulaire carbide-verruwing wordt verminderd die anders de kruipsterkte bij langdurig gebruik verslechtert.

Veel mogelijke faalmechanismen die de werking van stralingsbuizen veroorzaken

Stralingsbuizen falen niet; ze falen door een klein aantal goed opgenomen degradatiemechanismen, die elk kenmerkend bewijsmateriaal achterlaten dat ervaren ovenonderhoudspersoneel gebruikt om de oorzaak te diagnosticeren en de bedieningspraktijk die besloten aan te passen.

Kruipvervorming en verzakking

Kruip is de langzame, tijdsafhankelijke plastische vervorming van metaal onder aanhoudende spanning bij verhoogde temperatuur. In stralingsbuizen manifesteert zich als het geleidelijk doorzakken van horizontale buisdelen onder hun eigen gewicht, vooral tussen steunpunten. Overmatige doorbuiging verkleint de afstand tot vergelijkbare ovenconstructies, kan ervoor zorgen dat de buis in contact komt met vuurvaste of andere buizen, en leidt in gevorderde stadia tot plaatselijk dunner worden en uiteindelijk scheuren op het punt van maximale vervorming. Op de juiste afstand van elkaar geplaatste buissteunen en hangers, gecombineerd met werking binnen de nominale temperatuur van de legering, zijn de belangrijkste maatregelen tegen kruip-gedreven falen.

Oxidatie en afbrokkeling van kalkaanslag

Bij verhoogde temperatuur reageert het buitenoppervlak van de stralingsbuis met zuurstof in de ovenatmosfeer om een beschermende chroomoxideaanslag te vormen. Onder stabiele omstandigheden is deze aanslag beschermend en vertraagt ​​​​hij verdere oxidatie, maar eerdere krachtige cycli zorgen ervoor dat de aanslag barst en afbladdert (afbladdert) als gevolg van de discrepantie in de uitzetting tussen de oxidehuid en het onderliggende metaal. Elke spallatie-gebeurtenis stelt een nieuw metaaloppervlak bloot aan hernieuwde oxidatie, en het cumulatieve effect van aanbevolen cycli kan een aanzienlijk hoger metaalverliespercentage zijn dan alleen oxidatie in de stabiele toestand zou worden gewonnen.

Carburisatie en verbrossing

In ovens met koolstofrijke interne verbrandingsatmosferen van externe carboneringsprocessen kan koolstof in de buiswand diffunderen, waardoor chroomcarbiden worden gevormd door de hardheid te verhogen maar de ductiliteit en taaiheid in de getroffen zone te verminderen. Gecarboniseerd stralingsbuismateriaal wordt in de loop van de tijd steeds brosser en zekerder voor het scheuren onder thermische cyclische spanningen die de oorspronkelijke, meer inductiele microstructuur zonder schade zou hebben opgevangen. Carburatie is doorgaans onomkeerbaar, terwijl deze in de buiswand doorgedrongen is.

Thermische vermoeidheidsscheuren

Thermische vermoeiingsscheuren ontstaan meestal op plaatsen met structurele beperkingen van spanningsconcentraties (lasnaden, steunpunten, flensverbindingen of overgangen tussen rechte en gebogen buissecties) en planten zich voort bij elke volgende opeenvolgende cyclus. Thermische vermoeidheid is vaak de dominante faalwijze in ovens met frequente opstart- en uitschakelcycli van batchverwerkingsprocessen , in tegenstelling tot ovens die gedurende perioden continu draaien, waarbij kruip en oxidatie de neiging het faalmechanisme te domineren heeft.

Productiekwaliteit en het effect ervan overtuigd op de haalbare

Naast de selectie van de legering heeft de productie dat wordt gebruikt om een stralingsbuis te producent een aanzienlijke invloed op de haalbare geloofwaardigheid aangenomen, omdat de productiekwaliteit de consistentie van de microstructuur, de aan- of afwezigheid van interne gietfouten en de maatnauwkeurigheid van de voltooide bepaalde buis.

Centrifugaalgieten versus statisch gieten

Centrifugaal elektrische stralingsbuizen worden geproduceerd door vaste legering in een roterende mal te gieten, waarbij de middelpuntvliedende kracht het metaal tegen de malwand verdicht terwijl het stolt. Dit proces bovendien een dichtere, uniformere microstructuur met minder interne porositeitsdefecten vergeleken met statische (zwaartekracht) gietmethoden, wat zich directe vertalingt in verbeterde kruipsterkte en een consistentere schijn over de gehele buispopulatie. Centrifugaalgieten is de standaardproductiemethode voor premium stralingsbuizen bedoeld voor bepaalde toepassingen met een lange tijd, omdat de verbeterde metallurgische degelijkheid de incidentie van vroeger, door defecten geïnitieerde storingen verminderd die anders ruim voordat de statistisch voorspelde kruipbeperkte plekken kunnen optreden.

Consistentie van wanddikte

Een uniforme wanddikte rond de buisomtrek en langs de lengte zorgt ervoor dat de spanning veelvuldig verdeeld wordt onder zowel interne druk als thermische gradiëntbelasting. Gelokaliseerde dunne plekken - of het nu gaat om gietfouten van opeenvolgende bewerkingsfouten - worden voorkeurslocaties voor vloeiende oxidatiepenetratie en kruipbreuk, waardoor de consistentie van de buis effectief wordt tot die van de zwakste doorsnede in plaats van de nominale gemiddelde wanddikte.

Warmtebehandeling en stressverlichting

Warmtebehandeling na het gieten, onzichtbare door de legering en toepassing, verlicht de resterende gietspanningen en kan de as-cast microstructuur optimaliseren voor verbeterde prestaties bij hoge temperaturen. Buizen die warmte na het gieten geen behandelingbehandeling hebben ondergaan, kunnen een ductiliteit of gestokene spannings-ontspanningsscheuren vertonen wanneer ze voor het eerst in gebruik worden genomen, een faalwijze in het vroege leven die uitgesloten van de kruip- en oxidatiemechanismen op de ondergrondse termijn die het grootste deel van de conventionele verbranding van de buis.

Operationele handelingen die de geldigheid van stralingsbuizen verlengen

Ovenoperatoren hebben directe controle over verschillende functionele componenten die een significante invloed hebben op hoe dichtbij de maximale theoretische blootstelling van een stralingsbuis tijdens gebruik feitelijk zal komen.

• Handhaaf de bedrijfstemperatuur binnen de legeringsclassificatie: Controleer regelmatig de werkelijke temperatuur van het buisoppervlak van de ovenzone ten opzichte van de ontwerptemperatuur met behulp van gekalibreerde pyrometrie, en behandel eventuele proceswijzigingen of branderaanpassingen die overeenkomstige oververhitting boven de maximale continue temperatuur voor de geselecteerde legering kunnen veroorzaken.
• Regel de verwarmings- en koelsnelheid tijdens het afsluiten en afsluiten: Waar de werking van de oven dit verminderd, verminderd verminderde geleidelijke opwarm- en afkoelhellingen - in plaats van snelle temperatuurveranderingen - de warmte spanningsamplitude die de buis tijdens elke cyclus ondervindt onbeperkt, waardoor de snelheid van het ontstaan en de voortplanting van gescheiden door vermoeidheid direct wordt verminderd.
• Zorg voor de juiste lucht-brandstofverhouding bij de brander: Onjuiste verbrandingslucht-brandstofverhoudingen kunnen plaatselijk de overmatig oxiderende omstandigheden in de buis verminderen, waardoor de afbraak van het interne oppervlak wordt veroorzaakt. Routinematige afstelling van de verbranding en onderhoud van de branders helpt de vergelijkbare chemie van de interne atmosfeer gedurende de hele aanwezigheid van de buis te behouden.
• Buissteunen inspecteren en onderhouden: Buishangers en -steunen die correct zijn gepositioneerd, vrij kunnen bewegen bij thermische uitzetting en de buis niet te veel in bedwang houden, vermindering van de mechanische spanning die wordt beperkt op de onderliggende kruip- en krachtige vermoeidheidsmechanismen, waardoor lokale spanningsconcentraties worden voorkomen die anders de zwakke op specifieke punten langs de buis onderdrukt.
• Implementeer visuele en dikte-inspectie: Periodieke visuele inspectie bekende inspectie op oppervlakteverkalking, verzakking of verkleuring, gecombineerd met ultrasone wanddiktemetingen op locaties met hoge slijtage, stelt ovenoperators in staat de voortgang van de degradatie te volgen en proactief buisvervanging te plannen in plaats van ongeplande storingen en gevaarlijke productieonderbrekingen te ervaren.

Indicatoren dat een stralingsbuis het einde van zijn voltooiing nadert

Door de waarschuwingssignalen van een naderend defect aan de stralingsbuis te herkennen, kunnen onderhoudsteams vervanging plannen tijdens eventuele stilstand, in plaats van te kampen te hebben met een ongeplande uitval. De volgende indicatoren worden vaak gebruikt door onderhoudsteams van ovens om de resterende stoffen van de stralingsbuis te beoordelen.

1. Zichtbare verzakking of vervorming: Een voortschrijdende doorbuiging die de oorspronkelijke installatieafstand tot ondersteunde of indirecte constructies overschrijdt, onmogelijk op aanzienlijke kruipaccumulatie en vereist nauwlettender toezicht op eventuele vervanging voordat contactgerelateerde schade veroorzaakt.
2. Oppervlakteschaling en kleurveranderingen: Zware, afbladderende oxidehuid of ongebruikelijke verkleuringspatronen van het oppervlak, met naam mogelijke hete plekken die zichtbaar zijn tijdens de werking van de oven, schijnbaar op vloeibare lokale oxidatie van vuurvast contact, waardoor de resterende wanddikte op die locatie onevenredig kan worden vermeden.
3. Ultrasone diktemetingen die de minimale ontwerpdikte benaderend: Regelmatige ultrasone wanddikteonderzoeken waaruit blijkt dat de wanddikte de minimumwaarde nadert die is overwegend in de oorspronkelijke opstelling van het structurele ontwerp, geeft aan dat de buis het einde van zijn veilige bedrijfsmarge nadert en moet worden vervangen.
4. Verhoogd brandstofverbruik voor gelijkwaardige ovenopbrengst: Een meetbare toename van het brandstofverbruik om hetzelfde oventemperatuurprofiel te behouden, kan vergelijkbaar op een conventionele verbranding van de stralingswarmteoverdracht van een zwaar geschubd of vervormd buisoppervlak, wat wijst op verminderde buisprestaties, zelfs voordat er zichtbare structurele problemen optreden.
5. Hoorbare of verbrande gaslekkage: Elke indicatie dat verbrandgas in de atmosfeer van de ovenkamer ontsnapt - veroorzaakte door monitoring van de atmosfeersamenstelling of ongebruikelijk vlamgedrag - verrassend op een inbreuk op de integriteit van de buis en vereist onderzoek en waarschijnlijke vervanging van de buis in noodgevallen.

Vergelijking van de stralingsbuisgeometrieën en hun typische karakterprofiel

De configuratie van de stralingsbuis - recht, enkelzijdig, recuperatief U-type, W-type of P-type - beïnvloed niet alleen het thermisch rendement en de indeling van de oven, maar ook de typische faallocaties en de relatieve factor die in de praktijk wordt bereikt, als gevolg van verschillen in het aantal en de locatie van lasverbindingen en bochten.

Berekening van de werkelijke kostenimpact van de betrouwbare van stralingsbuizen

De economische gevolgen van de feitelijke van de stralingsbuis reiken veel verder dan de directe kosten van de vervangingsbuis zelf. De stilstand van de oven vanwege het vervangen van buizen, verloren productie tijdens de omschakeling en bij continue verwerkingslijnen vertegenwoordigen de kosten voor het opnieuw opstarten en opnieuw stabiliseren van het proces na een stilstand vaak grotere totale kosten dan de buishardware zelf.

Overweeg een continue gloeioven met stralingsbuizen met een gemiddelde consistentie van 4 jaar versus een alternatieve specificatie die een werking van 8 jaar bereikt onder dezelfde bedrijfsomstandigheden. Een verdubbeling van de halvering van de frequentie van vervangingsbeurtenissen , waardoor de cumulatieve uitvaltijd, arbeidskosten en productieverstoring dienovereenkomstig gaan met het vervangen van buizen over een bepaalde meerjarige operationele horizon direct worden gehalveerd - zelfs voordat er rekening wordt gehouden met enig verschil in de constante kosten van de buisspecificatie met een opgebouwd. Dit is de onderliggende economische reden voor het specificeren van hoogwaardige legeringskwaliteiten zoals HP40Nb, of centrifugaal buizen met superieure metallurgische consistentie, in continue, hooggebruikte oventoepassingen waar de kosten voor onmogelijk zijn.

Specificeren van de juiste stralingsbuis voor maximale werking

Het selecteren van een stralingsbuisspecificatie die de langste praktische werking voor een bepaalde toepassing bereikt, vereist het aangepaste van de legeringskwaliteit, wanddikte en buisgeometrie op de specifieke bedrijfstemperatuur, atmosfeer en profielcyclus van de oven in kwestie, in plaats van standaard te vertrouwen op een generieke specificatie voor alle ovenzones en toepassingen.

• Zorg ervoor dat de legeringskwaliteit met de werkelijke bedrijfstemperatuur met een marge: Selecteer een legering die geschikt is voor een continue temperatuur die ruim boven de maximaal verwachte bedrijfstemperatuur ligt, waarbij normale procesvariaties mogelijk zijn en werking aan de bovengrens van het maximale bereik van de legering wordt uitgesloten.
• Specificeer centrifugaal gieten voor kritische, intensief gebruikte toepassingen: De verbeterde metallurgische absorptie en consistentie van centrifugaal veroorzaakte buizen verminderen het risico op waarschijnlijke, door defecten veroorzaakte storingen en ondersteunt een meer voorspelbare planning van de problematiek.
• Houd rekening met de variabele cyclusfrequentie bij de selectie van de geometrie: Voor ovens met frequente opstart- en uitschakelcycli kunt u waar mogelijk de voorkeur geven aan eenvoudigere buisgeometrieën met minder lasverbindingen en buigpunten, om het aantal potentiële locaties waar thermische vermoeidheid kan ontstaan tot een minimum te verschillend.
• Bevestig de wanddikte aan de hand van het specifieke ontwerpbelastingsgeval: Werk samen met de buizenleverancier om te bevestigen dat de wanddikte is berekend voor de werkelijke overspanning, steunafstand en eigengewichtbelasting van de specifieke oveninstallatie, in plaats van te vertrouwen op een algemene diktespecificatie.

Voor exploitanten van ovens zullen de onderhoudsintervallen verlengen en de totale levenscycluskosten van stralingsverwarmingssystemen van ovens willen verlagen, is de Stralende buis Het productassortiment dat is ontworpen voor industriële oventoepassingen bij hoge temperaturen biedt legeringskwaliteiten en gietkwaliteit die specifiek geschikt zijn voor het bereiken van de bovenkant van de productie die in dit artikel wordt besproken, ter ondersteuning van een meer voorspelbare onderhoudsplanning en minder ongeplande stilstand bij zowel continue als batchovenactiviteiten.
