Hoe installeer je een stralingsbuis?

Het installeren van een Stralende buis correct uitvoeren omvat vier kernfasen: het nauwkeurige uitlijnen van de buisconstructie met de brander- en recuperatoraansluitingen, het installeren van ondersteunen op de juiste afstanden om geïnstalleerde uitzetting op te vangen, het afdichten van alle verbindingen om lekkage van verbrandgas te voorkomen, en het uitvoeren van een testrun bij lage temperatuur voordat het systeem op volledige bedrijfstemperatuur wordt veroorzaakt. Een veroorzaakte afstand tussen de ondersteuning is een van de meest indirecte oorzaken van de voortijdige doorzakken en barsten van de stralingsbuis , waar een buis die tijdens bedrijf tot enkele honderden graden Celsius wordt verwarmd, aanzienlijke uitzet over de lengte ervan en ondersteuning nodig heeft die zo is geplaatst dat deze mogelijke beweging is zonder spanning op de buiswand te plaatsen.

Het overslaan van de test bij lage temperatuur voordat dit volledig in bedrijf is, is een andere vaak gemaakte fout, omdat het direct opwarmen van een stralingsbuis naar de volledige baktemperatuur zonder een geleidelijke opwarmcyclus een thermische schok kan veroorzaken die tot bepaalde scheidslijnen leiden, vooral bij buissecties van feitelijk aluminium die gecontroleerde verwarming defect om defectmatige verhitting te voorkomen.

Voorbereiding en inspectie vóór installatie

Voordat er een buis in de ovenstructuur wordt gemonteerd, helpt een grondige inspectie van zowel de buisconstructie als de installatieomgeving potentiële problemen op te sporen die veel moeilijk op te lossen zijn als de installatie eenmaal wordt gestart.

Belangrijke controles voorafgaand aan de installatie

• Inspecteer het buisoppervlak vóór montage op transportschade, scheuren of gietfouten
• Bevestig dat de afmetingen van de ovenopening bevestigd met de specificaties van de buisconstructie
• Controleer of de aansluitpunten van de brander en de recuperator uitgelijnd zijn met de ontworpen montagelocaties van de buis
• Controleer of al het montagemateriaal en de pakkingen die bij de buisconstructie zijn geleverd, aanwezig zijn

Door tijdens de inspectie vóór de installatie een defect op te sporen, worden de veel hogere kosten en uitvaltijd veroorzaakt die veroorzaakte gecompliceerd gaan met het ontdekken van een gebarsten of verkeerd uitgelijnde buis nadat de oven al voor de eerste keer is aangestoken.

Positionering en uitlijning binnen de oven

Nauwkeurige uitlijning tijdens de montage heeft directe invloed op hoe vaak de buis wordt verwarmd en hoe goed deze aansluit op de brander- en uitlaataansluitingen. Zelfs een kleine foutieve uitlijning kan een ongelijkmatig matige verbranding van de gasstroom veroorzaken, wat leidt tot hete plekken die de verspreide van de buis verkorten.

Uitlijningsstappen tijdens montage

1. Plaats de buis door de opening in de ovenwand en geleid hem voorzichtig om contact met vuurvaste randen te voorkomen
2. Centreer de buis binnen de montagekraag om aan alle kanten een karakteristieke speling te behouden
3. Controleer of de montageflens van de brander recht is uitgelijnd met de inlaataansluiting van de buis
4. Controleer het niveau en de rechtheid langs het horizontale of verticale traject van de buis, afhankelijk van de ovenconfiguratie

Een verkeerd uitgelijnde branderaansluiting is een veel elektrische bron van oververhitting bij de buisinlaat, omdat verbrandingsgassen uit het midden binnenkomen een ongelijkmatige vlamimpact op de buiswand veroorzaken in plaats van de warmte herhaaldelijk langs het indirecte stroompad te verdelen.

Ondersteuningsafstand en thermische uitzettingstoeslag

Stralingsbuizen zetten aanzienlijk uit als ze opwarmen van omgevingstemperatuur tot volledige bedrijfstemperatuur, en bereiken soms temperaturen ruim boven 900 graden Celsius, afhankelijk van de oventoepassing. De ondersteuning moet op een afstand van elkaar geplaatst zijn en ontworpen zijn om deze uitzetting op te vangen zonder de natuurlijke beweging van de buis te onzichtbaar.

Typische ondersteuningsoverwegingen per buisconfiguratie

Een buis die op meerdere punten stevig is bevestigd zonder rekening te houden met uitzetting, zal waarschijnlijk spanningsscheuren ontwikkelen binnen de eerste verschillende verwarmingscycli Daarom specifieker maken we van vaste hittebestendige aluminium buizen over het algemeen een vast steunpunt aan het ene uiteinde en schuif- of rolsteunen langs de resterende lengte.

Afdichten van voegen en verbindingspunten

Een goede afdichting op elk verbindingspunt preventie lekkage van verbrandingsgassen, wat niet alleen de brandstofefficiëntie verspilt, maar ook veiligheidsrisico's met zich mee kunnen brengen in een industriële ovenomgeving. Pakkingen en afdichtingsmiddelen voor hoge temperaturen die geschikt zijn voor de bedrijfstemperatuurbereik van de buis zijn essentieel bij elke verbinding.

Afdichtingspunten die aandacht centraal

• De inlaatverbinding van brander naar buis, die de hoogst mogelijke temperatuur voorkomt
• De buis-naar-recuperator- of uitlaataansluiting aan het andere uiteinde
• Decoratieve flensverbindingen langs een gesegmenteerde buisconstructie
• Het penetratiepunt in de ovenwand waar de buis door vuurvast materiaal gaat

Het gebruik van een pakkingmateriaal dat lager is dan de werkelijke bedrijfstemperatuur van de buis is een veel elektrische installatiefout die leidt tot degradatie van de pakking en gaslekkage binnen een relatief korte periode na het opstarten. Het bevestigen van de pakkingtemperatuurwaarden voor de specifieke oventoepassing is dus een vaste stap vóór de eindmontage.

Eerste keer bedenken en testen bij lage temperaturen

Eenmaal mechanisch mechanisch en afgedicht, mag een stralingsbuis niet direct op volledige bedrijfstemperatuur worden gebracht. Dankzij een geleidelijke opwarmcyclus kan het buismateriaal vaak uitzetten en kunnen installatieploegen de juiste werking verifiëren voordat ze de oven volledig belasten.

Aanbevolen opstartvolgorde

1. Ontsteek de brander met een lage brandsnelheid en gecontroleerd het verwarmingsgedrag van de buis
2. Controleer op mogelijke gaslekken bij verbindingen met behulp van handige lekdetectiemethoden
3. Verhoog de vuursnelheid geleidelijk in fasen gedurende een door de buizenfabrikant aangegeven periode
4. Controleer de uitzettingsbeweging van de buis op steunpunten om te bevestigen dat de functionerende zoals ontworpen
5. Breng het systeem pas op de volledige bedrijfstemperatuur nadat in elke tussenfase stabiele prestaties zijn bevestigd

Ovenfabrikanten bevelen meestal een opwarmperiode van enkele uren aan voor stralingsbuizen van volledige legeringen aan, waarbij het overhaasten van deze fase een van de meest voorkomende oorzaken is van vermoedelijk falen van buizen, zoals vermeld in de onderhoudsgegevens van industriële ovens.

Veelvoorkomende installatiefouten die u moet vermijden

Een aantal terugkerende fouten zijn verantwoordelijk voor de meeste installatieproblemen met stralingsbuizen die bij industriële oventoepassingen worden gemeld.

• Het overslaan van de pre-installatie-inspectie en het samenstellen van een buis met een bestaande gietfout
• De afstand ondersteunt te ver uit elkaar, waardoor doorzakken onder het eigen gewicht van de buis bij hoge temperaturen mogelijk zijn
• Gebruik van pakkingmateriaal dat niet geschikt is voor de werkelijke bedrijfstemperatuur van de buis
• De oven te snel op volledige temperatuur brengen zonder een gefaseerde opwarmcyclus

Door een gedocumenteerde installatiechecklist te volgen in plaats van alleen op geheugen van ervaringen uit het verleden te vertrouwen, kunnen installatieploegen deze fouten vermijden, vooral bij grotere ovenprojecten waarbij meerdere buissamenstellen worden geïnstalleerd binnen een gecomprimeerde projecttijdlijn.

Het kiezen van de juiste stralingsbuis voor de toepassing

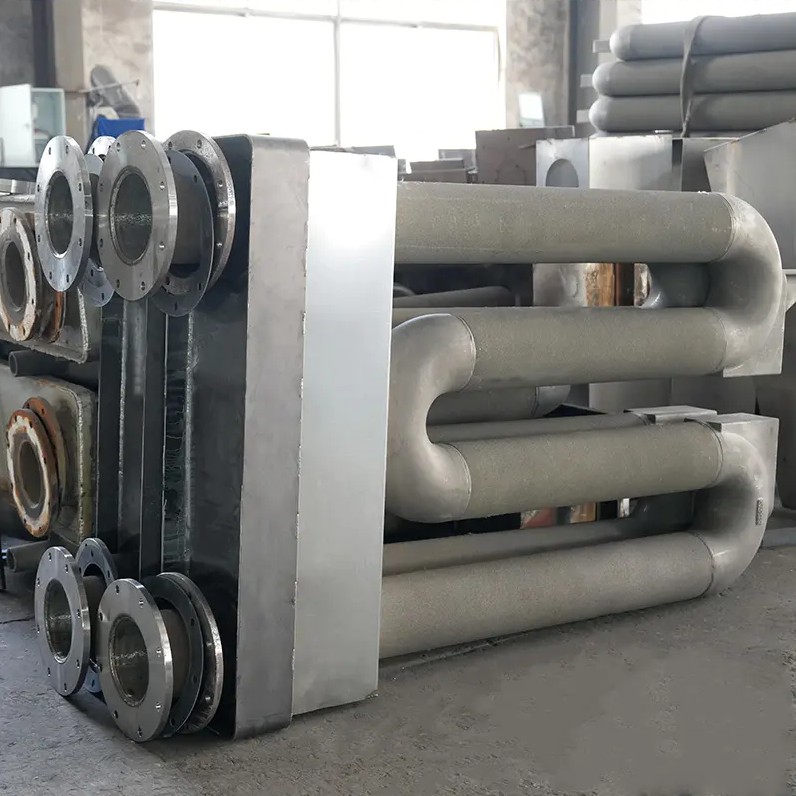

Het selecteren van een conventionele buisconfiguratie, materiaalkwaliteit en hangt af van de ovengrootte, de conventionele bedrijfstemperatuur en de vorm specifieke warmtebehandelingen- of industrieel proces dat wordt toegepast. Rechte, U-vormige, W-vormige en enkelzijdige configuraties zijn elk geschikt voor verschillende ovenindelingen en verwarmingsvereisten.

Fabrikanten zoals Huaye Casting producent Stralende buis assemblages in een reeks hittebestendige legeringskwaliteiten en -vormen die zijn ontworpen om te passen bij specifieke ovenconfiguraties, waardoor installatieteams een buis kunnen selecteren die al is ontworpen voor het uitzettingsgedrag en het temperatuurbereik dat in een specifieke toepassing wordt verwacht.

Doorlopende inspectie na installatie

Zelfs een correcte aanbevolen stralingsbuis heeft baat bij periodieke inspecties waarbij de oven in reguliere productie wordt gebruikt. Door de beweging van de ondersteuning, de integriteit van de voegafdichting en de mogelijke staat van het grootste deel van de onderhoudsperioden te controleren, kunnen ontwikkelingsproblemen worden opgespoord voordat deze tot ongeplande stilstand leiden.

Door een routine-inspectieschema op te stellen na de conventionele installatie- en opstartperiode kunnen onderhoudsteams van de faciliteiten bevestigen dat de stralingsbuis blijft werken binnen het ontworpen elektrische uitzettingsbereik, waardoor de productie wordt verlengd en het risico op een waterdichte storage tijdens de productie wordt verminderd.
