De U-type stralingsbuis is een veelgebruikt apparaat dat is ontworpen om direct contact tussen brandstofverbrandingsproducten en het werkstuk te voorkomen, en om verwarmingselementen te beschermen tegen corrosie uit de ovenatmosfeer. De verbranding van brandstof of de omzetting van elektrische energie vindt plaats in hittebestendige stalen buizen, waardoor warmte door de buiswanden naar het werkstuk kan worden uitgestraald. Dit ontwerp vergemakkelijkt de industriële verwerking en productie enorm.
Onze stralingsbuizen zijn niet alleen ontworpen voor gebruik in huishoudelijke warmtebehandelingsapparatuur, maar ook als vervangende componenten voor geïmporteerde warmtebehandelingssystemen. In 1998 werd deze productlijn bekroond met de gouden medaille op de National Technology Exhibition.
Het verwarmingselement (buiskern) in de stralingsbuis is verkrijgbaar in verschillende configuraties: kooitype, verticaal strookgewonden type en spiraalgewonden weerstandsdraadtype. De gebruikte weerstandsdraadmaterialen zijn nikkel-chroom (Ni-Cr) en ijzer-chroom (Fe-Cr) legeringen. De oppervlaktebelasting is doorgaans ontworpen op ≤1 W/cm², met vermogens voor enkele buizen variërend van 3 kW tot 60 kW. De bedrijfstemperatuur van het verwarmingselement varieert van 500°C tot 1300°C.
De buitenste beschermbuis wordt in drie typen vervaardigd: centrifugaal gegoten buizen, gewalste en gelaste buizen en naadloze buizen.
Qua levensduur:
Blusovens: ≥1 jaar
Temperovens: ≥3 jaar
Gasgestookte stralingsbuizen: ≥2 jaar
Raadpleeg de onderstaande tabel voor de materialen van de hulsbuis.
| Kwaliteit/Prestaties | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Belangrijkste chemische componenten% | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balans | Balans | Balans | Balans | Balans | Balans | Balans | ||
| Re | Passend bedrag | Passend bedrag | Passend bedrag | Passend bedrag | Passend bedrag | Passend bedrag | Passend bedrag | Passend bedrag | |
| ma | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balans | 28-32 | ||||||
| Maximale bedrijfstemperatuur van componenten℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Dichtheid /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Weerstand Ωmm²/m | 1,25±0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Temperatuurcoëfficiënt van weerstand×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Smeltpunt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Treksterkte MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Verlenging % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Reductie van oppervlakte% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Aantal bochten | >5 | >5 | >5 | >5 | >5 | ||||
| Hardheid | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisatie | Ferrieten (F) | Ferrieten (F) | Ferrieten (F) | Ferrieten (F) | Ferrieten (F) | Austenitisch (A) | Austenitisch (A) | Austenitisch (A) | |
| Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Magnetismeeeeee | Niet-magnetisch | Niet-magnetisch | Niet-magnetisch | |
Productielocatie voor stralingsbuizen
Stralingsbuis, foutdetectie
Eindproduct
W-vormige stralingsbuis

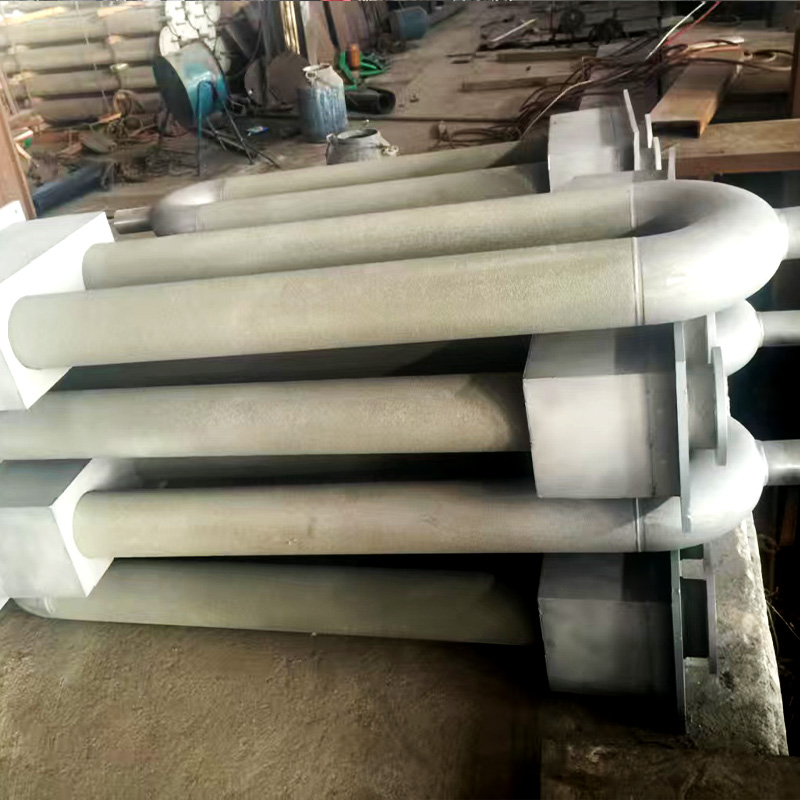

U-vormige stralingsbuis
Elleboog
Gieten van buizen op locatie
Druktest met stralingsbuis
