Elektrische straling buitenbuis

Name: Elektrische straling buitenbuis
Rating: 5 (99 reviews)

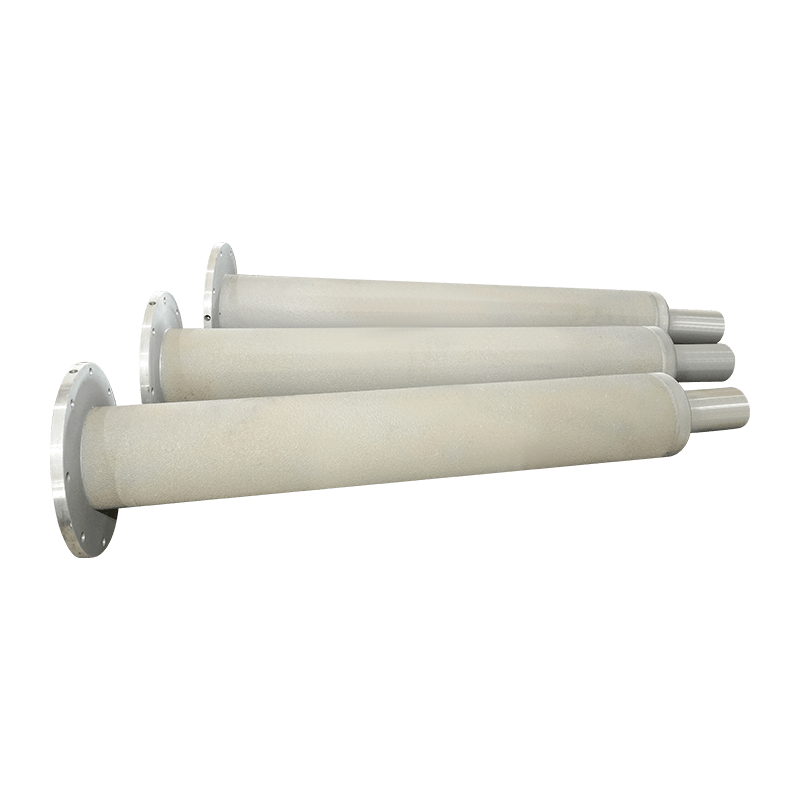

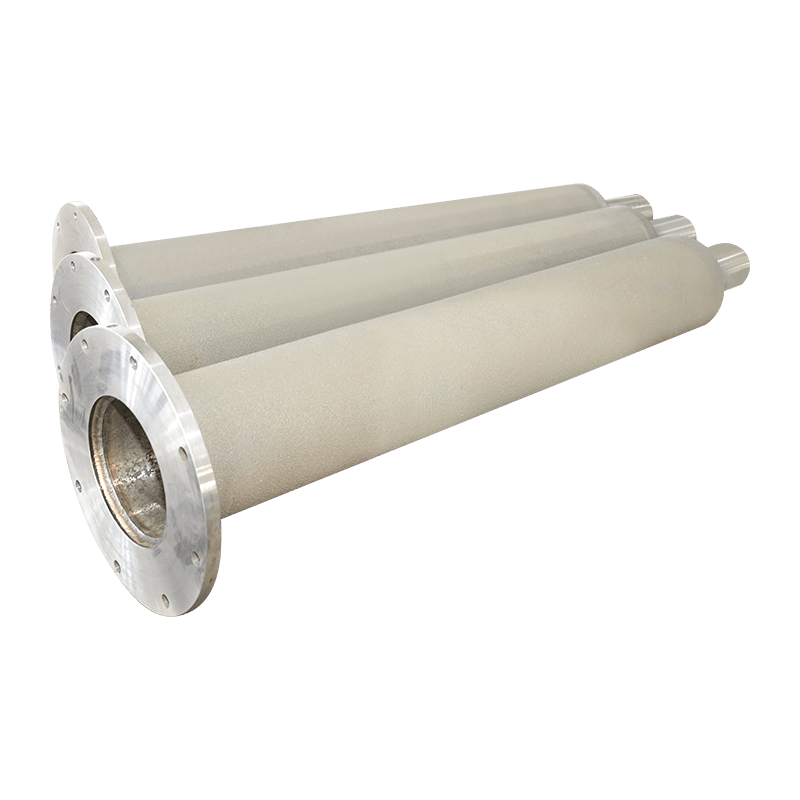

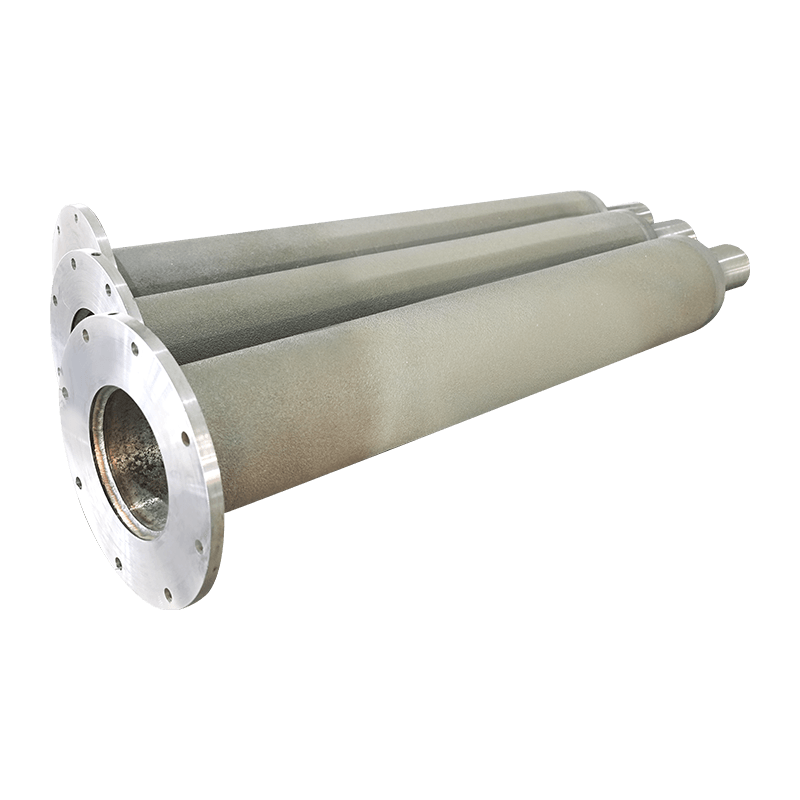

Stralingsbuis voor elektrische verwarming is een type verwarmingselement dat is ingesloten in een beschermhoes en wordt verwarmd door elektriciteit. De huls straalt de warmte indirect uit naar de ovenbekleding en het bewerkte werkstuk en wordt veel gebruikt in verschillende verwarmingsovens in de warmtebehandelingsindustrie. De elektrische stralingsbuis bestaat hoofdzakelijk uit een hittebestendige huls van een staallegering en een verwarmer, die door een elektrische verwarmingsdraad rond een hittebestendige isolerende keramische buiskern met een spiraalvormige groef is gewikkeld.
De voordelen van deze stralingsbuis zijn:
① Kan op het werk worden vervangen zonder de productie te beïnvloeden;
② Redelijkere stroomverdeling;
③ Gunstig voor de atmosfeerstroom in de oven;
④ Met procesveranderingen is het handig om het ovenvermogen te verhogen of te verlagen, de verwarmingscapaciteit aan te passen en andere voordelen.

Onze stralingsbuizen zijn niet alleen ontworpen voor gebruik in huishoudelijke warmtebehandelingsapparatuur, maar ook als vervangende componenten voor geïmporteerde warmtebehandelingssystemen. In 1998 werd deze productlijn bekroond met de gouden medaille op de National Technology Exhibition.
Het verwarmingselement (buiskern) in de stralingsbuis is verkrijgbaar in verschillende configuraties: kooitype, verticaal strookgewonden type en spiraalgewonden weerstandsdraadtype. De gebruikte weerstandsdraadmaterialen zijn nikkel-chroom (Ni-Cr) en ijzer-chroom (Fe-Cr) legeringen. De oppervlaktebelasting is doorgaans ontworpen op ≤1 W/cm², met vermogens voor enkele buizen variërend van 3 kW tot 60 kW. De bedrijfstemperatuur van het verwarmingselement varieert van 500°C tot 1300°C.

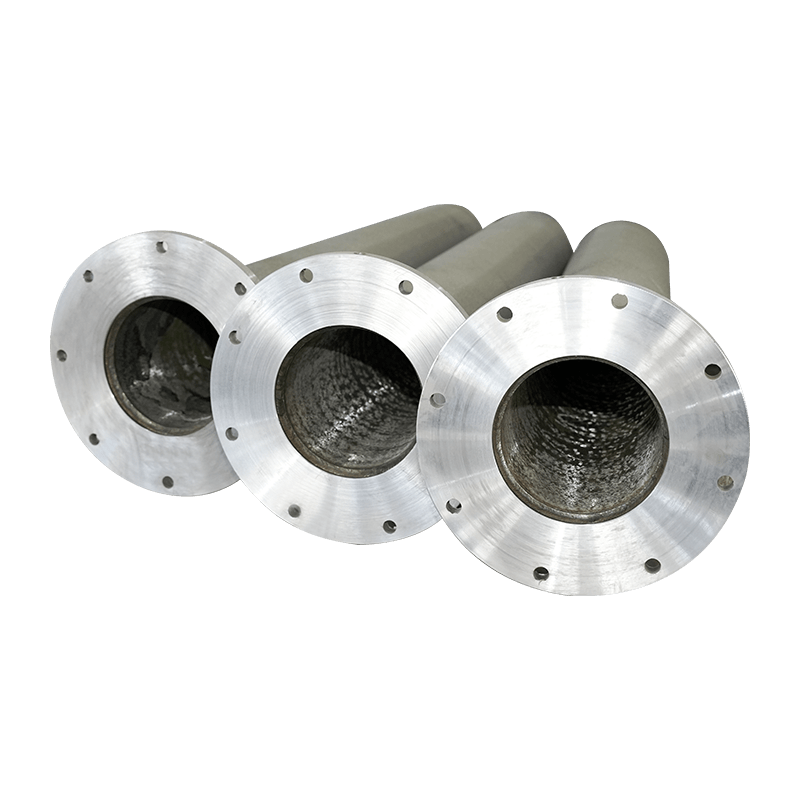

De buitenste beschermbuis wordt in drie typen vervaardigd: centrifugaal gegoten buizen, gewalste en gelaste buizen en naadloze buizen.
Qua levensduur:
Blusovens: ≥1 jaar
Temperovens: ≥3 jaar
Gasgestookte stralingsbuizen: ≥2 jaar
Raadpleeg de onderstaande tabel voor de materialen van de hulsbuis.

Onderzoek

VOORV：Speciale keramische buizen
VOLGENDE：Elektrische stralingsbuisverwarmingskern

Technische parameters van elektrische verwarmingslegering

Kwaliteit/Prestaties		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Belangrijkste chemische componenten%	Cr	12-15	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Balans	Balans	Balans	Balans	Balans	Balans		Balans
	Re	Passend bedrag	Passend bedrag	Passend bedrag	Passend bedrag	Passend bedrag	Passend bedrag	Passend bedrag	Passend bedrag
	ma					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Balans	28-32
Maximale bedrijfstemperatuur van componenten℃		950	1250	1250	1350	1400	1100	1150	1100
Dichtheid /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Weerstand Ωmm²/m		1,25±0,05	1,42 ± 0,05	1,42 ± 0,05	1,42 ± 0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Temperatuurcoëfficiënt van weerstand×10-51℃		15	5	5	5	-1	14	8.5
Smeltpunt ℃		1450	1500	1500	1500	1520	1390	1400	1390
Treksterkte MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Verlenging %		>14	>12	>12	>12	>12	>20	>20	>20
Reductie van oppervlakte%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Aantal bochten		>5	>5	>5	>5	>5
Hardheid		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organisatie		Ferrieten (F)	Ferrieten (F)	Ferrieten (F)	Ferrieten (F)	Ferrieten (F)	Austenitisch (A)	Austenitisch (A)	Austenitisch (A)
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Niet-magnetisch	Niet-magnetisch	Niet-magnetisch
Magnetismeeeeee		Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Magnetismeeeeee	Niet-magnetisch	Niet-magnetisch	Niet-magnetisch
